1-Análisis Cuantitativo de Riesgos (ACR)
La seguridad industrial convertida en decisiones basadas en datos.
En un sector energético cada vez más exigente en materia de seguridad de procesos, la gestión del riesgo ya no puede apoyarse únicamente en el criterio experto o en listas de comprobación cualitativas. Las instalaciones que manejan sustancias inflamables, tóxicas o explosivas, como son las refinerías, plantas petroquímicas, terminales de almacenamiento, redes de gas, necesitan respuestas cuantificadas a preguntas muy concretas: ¿cuál es la probabilidad de que ocurra un escenario de fuga catastrófica?, ¿qué radio de afectación tendría una nube tóxica en función de las condiciones meteorológicas?, ¿cumple la instalación con los criterios de riesgo individual y social exigidos por la normativa? El Análisis Cuantitativo de Riesgos (ACR) es la disciplina que da respuesta a estas cuestiones, y hoy es una pieza central en el diseño, la operación y la autorización de instalaciones industriales de alto riesgo.
¿Qué es el ACR y por qué es imprescindible?
El ACR es una metodología que combina la identificación sistemática de peligros, el modelado de las consecuencias físicas de posibles accidentes (incendios, explosiones, dispersiones tóxicas) y el cálculo de sus frecuencias de ocurrencia, para obtener una estimación numérica del riesgo al que están expuestos trabajadores, población circundante y medio ambiente. A diferencia de los análisis cualitativos (como el HAZOP o el What-If), que priorizan escenarios de forma relativa, el ACR permite expresar el riesgo en cifras comparables: riesgo individual anual, contornos de riesgo social (curvas F-N) o riesgo económico esperado.
Esta cuantificación es especialmente relevante en el marco normativo europeo, donde directivas como Seveso III obligan a las instalaciones que superan determinados umbrales de sustancias peligrosas a demostrar, con criterios objetivos, que el riesgo para las personas y el entorno se mantiene dentro de niveles tolerables. Los organismos reguladores ya no aceptan valoraciones subjetivas: exigen modelos validados, datos trazables y resultados reproducibles.

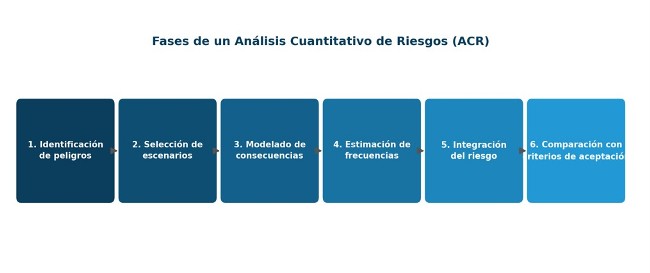

Las fases de un ACR
Un estudio de ACR riguroso sigue, típicamente, las siguientes etapas:
●Identificación de peligros: revisión de procesos, inventarios de sustancias peligrosas y equipos críticos para detectar los eventos iniciadores (fugas, roturas de tubería, fallos de sobrepresión, etc.).
● Selección de escenarios accidentales: definición de los casos representativos, considerando distintos tamaños de fuga, condiciones operativas y estados meteorológicos.
● Modelado de consecuencias: cálculo de la dispersión de gases, la radiación térmica en incendios y la sobrepresión en explosiones, y sus efectos sobre personas e infraestructuras.
● Estimación de frecuencias: uso de bases de datos históricas, árboles de fallos y árboles de eventos para asignar probabilidades a cada escenario.
● Integración del riesgo: combinación de consecuencias y frecuencias para obtener mapas de riesgo individual y curvas de riesgo social.
● Comparación con criterios de aceptabilidad: contraste de los resultados con los umbrales normativos o corporativos, y propuesta de medidas de reducción de riesgo cuando sea necesario.
La importancia del software de modelado.
La calidad de un ACR depende, en gran medida, de la robustez de las herramientas de cálculo empleadas. Los modelos de dispersión de gases, radiación térmica y sobrepresión por explosión requieren algoritmos validados científicamente y contrastados con datos experimentales reales, ya que pequeñas desviaciones en los supuestos pueden traducirse en diferencias significativas en las distancias de afectación calculadas.
Conscientes de esta exigencia, en ARRAM Consultores hemos incorporado a nuestra Unidad de Energía el software EFFECTS, una de las herramientas de referencia internacional para el modelado de consecuencias de accidentes industriales mayores. EFFECTS nos permite simular con gran precisión fenómenos como:
● Dispersión atmosférica de sustancias tóxicas e inflamables, en condiciones estables e inestables.
● Radiación térmica de incendios de charco, dardo (jet fire) y bola de fuego (BLEVE).
● Sobrepresión generada por explosiones de nube de vapor no confinada (VCE).
● Efectos combinados (efecto dominó) entre instalaciones próximas.
La incorporación de EFFECTS refuerza nuestra capacidad de ofrecer estudios de ACR completos, ajustados a los requisitos de Seveso III, el RD 840/2015 y demás normativa sectorial, con resultados que sirven tanto para el diseño de nuevas instalaciones como para la revisión de instalaciones existentes.
De los datos a la toma de decisiones

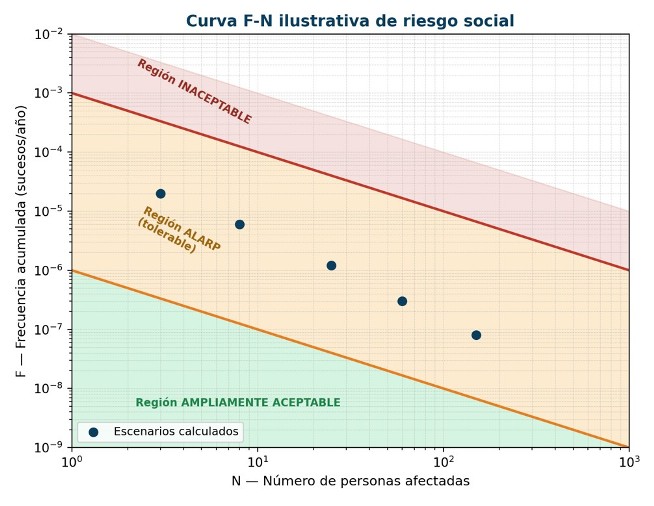

Un ACR bien ejecutado no es un ejercicio académico: es una herramienta de gestión. Sus resultados —expresados, por ejemplo, en curvas F-N como la del gráfico siguiente— permiten a las empresas priorizar inversiones en seguridad allí donde realmente reducen el riesgo, justificar ante las administraciones el cumplimiento de los criterios de aceptabilidad, optimizar las distancias de seguridad en la planificación urbanística y dar soporte técnico a los planes de emergencia interior y exterior.
En definitiva, el ACR traduce la incertidumbre inherente a los accidentes industriales en información procesable, permitiendo decisiones más informadas, defendibles y eficientes en la asignación de recursos de seguridad.
Nuestro compromiso
Con más de 37 años de experiencia en ingeniería y consultoría industrial y energética, y presencia en Madrid, Sevilla, Badajoz e Italia, ARRAM Consultores amplía ahora su oferta de servicios de seguridad de procesos con la incorporación de EFFECTS, poniendo a disposición de nuestros clientes un análisis de riesgos más preciso, más rápido y totalmente alineado con los estándares internacionales.
Si tu instalación necesita un ACR, ya sea para una nueva autorización, una revisión periódica o un cambio significativo en el proceso, nuestro equipo de la Unidad de Energía está preparado para acompañarte en todo el recorrido: desde la identificación de peligros hasta la validación final de los resultados ante el organismo regulador correspondiente.
FUENTES
● Directiva 2012/18/UE del Parlamento Europeo y del Consejo (Seveso III), relativa al control de los riesgos inherentes a los accidentes graves en los que intervengan sustancias peligrosas.
● Real Decreto 840/2015, de 21 de septiembre, por el que se aprueban medidas de control de los riesgos inherentes a los accidentes graves en los que intervengan sustancias peligrosas.
● Center for Chemical Process Safety (CCPS): Guidelines for Chemical Process Quantitative Risk Analysis, American Institute of Chemical Engineers.
● TNO: «Yellow Book» (CPR 14E) y «Purple Book» (CPR 18E), y documentación técnica del software EFFECTS.
● Health and Safety Executive (HSE, Reino Unido): criterios de riesgo individual y social (Reducing Risks, Protecting People – R2P2).
● Generalitat de Catalunya: Decreto 9/2014, de criterios de riesgo para instalaciones industriales.
Nota: las figuras 1, 2 y 3 son de elaboración propia (ARRAM Consultores) con fines ilustrativos; no corresponden a un proyecto real ni sustituyen a los cálculos específicos de cada instalación, realizados caso por caso con EFFECTS.
